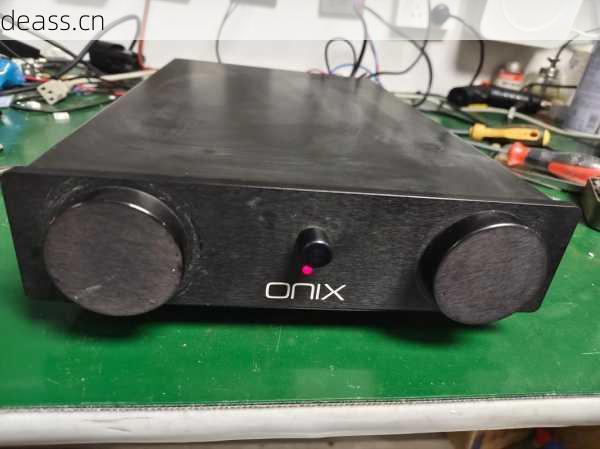

今天收拾工作室翻出来个吃灰的小数字功放板，插电死活不出声，正好拿它当教材给大家唠唠维修套路。这玩意儿折腾了我仨钟头，过程跟破案似的，咱按时间线捋一遍。
一、开机先凉凉
插电前特自信，结果按下开关指示灯闪都不闪。先摸变压器——烫手！心里咯噔一下，赶紧拔插头。拿备用电源试还是同样状况，八成板子内部短路了。
二、开膛破肚查伤口
螺丝刀刚拆开外壳就闻到股糊味。打手电筒趴电路板上找线索：
- 主滤波电容鼓包成小馒头
- 电源芯片附近有褐色油渍
- 散热片底下两颗电阻烧出黑洞
三、电源线跟追债似的
抄起万用表测关键点：
- 变压器输出端电压正常（松了口气）
- 板子电源入口电压被吞光光
- 顺着铜箔线摸到颗二极管发烫，拆下来量——果然击穿了
四、换件别太自信
翻零件盒找到同型号二极管换上。刚通电就听"啪"一声，新二极管直接放烟花。这时候才反应过来：后级还有短路！赶紧烧壶开水给板子洗酒精澡，吹干后拿放大镜地毯式扫描——终于发现两处焊锡渣搭在电源线上。
五、电容爆浆连环案
清完短路点再试机，电源灯亮了但音箱还沉默。查音频输出端：
- 左声道输出电容微鼓，拆下量只剩标称容量1/10
- 右声道更惨，电容底下漏电解液把电路板都腐蚀了
- 顺手把鼓包的主滤波电容也换了
六、芯片诈尸记
换完电容终于出声了，可右声道全是杂音。热成像仪照见主芯片冒红点，拿冷冻喷雾喷它杂音就消失。这货属于半死不活状态，从废旧蓝牙音箱拆了同型号芯片换上才算彻底根治。
血泪数字功放板最爱出幺蛾子的就三地方——电源线路、滤波电容、主控芯片。修的时候记住口诀："先看供电再查声，电容鼓包赶紧扔，芯片发烫多半崩"。我这块板子前前后后换了七个元件，比买新的还贵二十块，但折腾的快乐你们懂的！
